玉畔甲醛废气处理设备YP
| 产品型号： |
YP |
| 品 牌： |
玉畔 |
|
|
| 所 在 地： |
上海 |
| 更新日期： |
2024-09-06 |
| | 加工定制：是 | | 品牌：玉畔 | | 型号：YP | |
| | 处理浓度：99-99999 mg/l | | 处理风量：999-999999999 m3/h | | 型号：YP | |
-

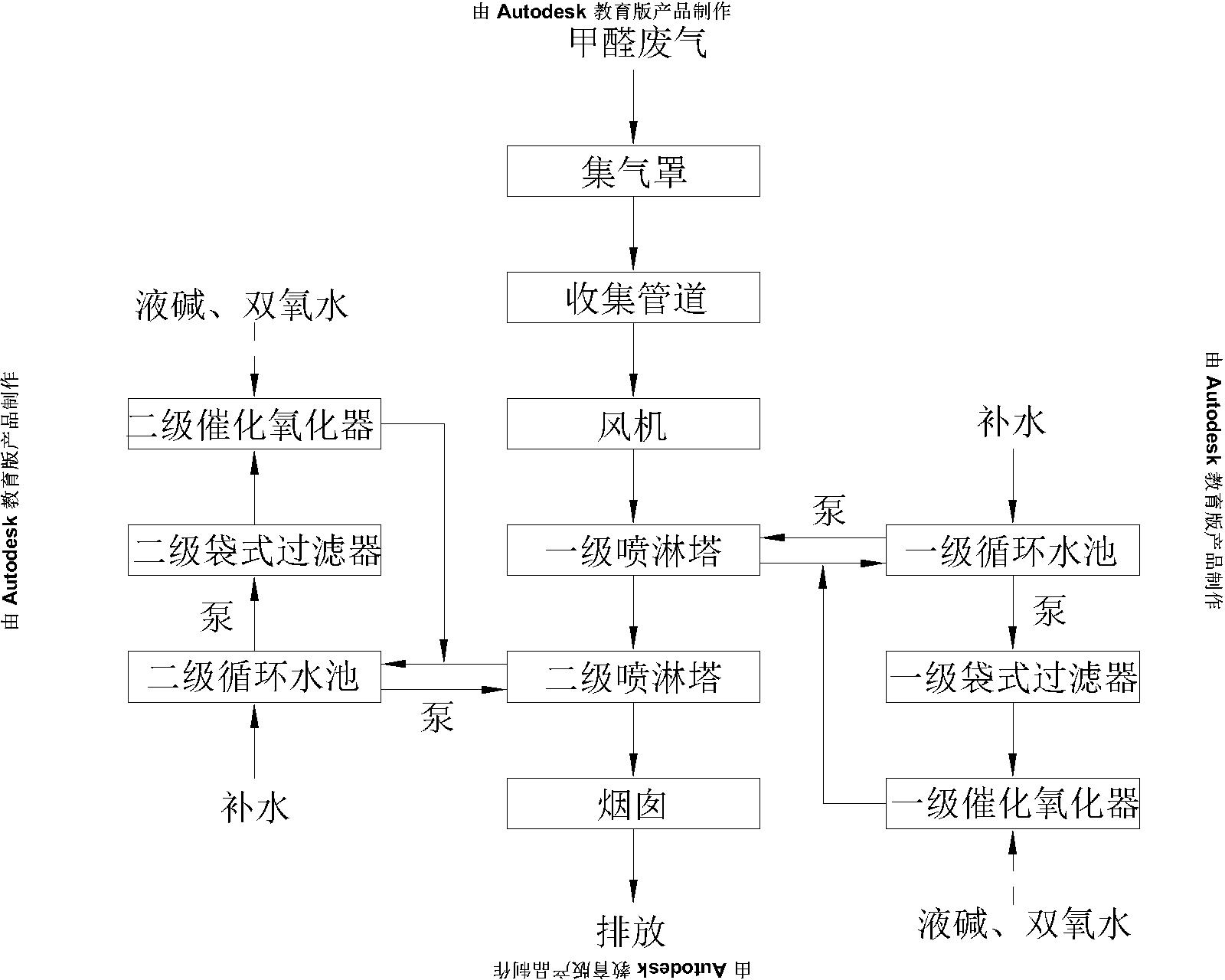

1.工艺流程简易图
2.工艺流程简述
车间含甲醛废水经管道收集后，在风机的引力下进入一级喷淋塔，废气由下往上走，一级喷淋塔的循环水池的水由泵从喷淋塔上面喷洒下来，经过填料的切割，增加水珠与废气接触的面积，废气中的甲醛被水吸收去除80%以上。废气经一级喷淋塔处理后再次进入二级喷淋塔，废气由下往上走，二级喷淋塔的循环水池的水由泵从喷淋塔上面喷洒下来，经过填料的切割，增加水珠与废气接触的面积，废气中剩余甲醛被水吸收去除50%以上。出二级喷淋塔后废气进入烟囱排放。
一级循环水池的水甲醛浓度不断增加，由一级催化进水泵输送至一级保安袋式过滤器中，过滤掉悬浮物，以避免污染后端催化氧化工艺中的催化剂，过滤掉悬浮物的废水进入一级催化氧化塔后，经PH剂自动控制加入液碱和双氧水，经反应产生的气泡搅拌后，参与反应，将循环水中的甲醛被氧化成二氧化碳释放，出水再次进入一级喷淋塔循环水池使用。
二级循环水池的水甲醛浓度不断增加，由二级催化进水泵输送至二级保安袋式过滤器中，过滤掉悬浮物，以避免污染后端催化氧化工艺中的催化剂，过滤掉悬浮物的废水进入二级催化氧化塔后，经PH剂自动控制加入液碱和双氧水，经反应产生的气泡搅拌后，参与反应，将循环水中的甲醛被氧化成二氧化碳释放，出水再次进入二级喷淋塔循环水池使用。
3.主体工艺介绍
3.1 喷淋塔
喷淋塔是湿式除尘器的一种，含尘气体与液体逆向接触，经过洗涤使尘粒与气体分离的设备。它结构简单，主要由塔体，进气管，排气管，喷淋系统，循环水箱、除雾装置组成。喷淋塔是集喷淋、旋流板一体。含尘气体从塔底切向进入，穿过头一层旋流板和喷淋层，水膜黏附捕获。气流继续往上窜，进入喷淋一层。循环水经水泵加压后从螺旋喷嘴喷出的雾化液滴向下运动，液滴、液膜通过惯性、拦截、扩散等效应将残存的尘粒捕集下来，之后气流在进入二喷淋室，再进一步的净化气体。
3.2 催化氧化
本催化氧化技术水专门针对甲醛进行氧化消解的处理工艺，所采用的催化氧化器，是在反应器内部装有特制催化剂，布水及反应系统，其工作原理是水经过催化剂时，加入中水中的双氧水在特制催化剂的作用下反应生成的超氧自由基对甲醛氧化，使废水中的甲醛转化为甲酸和二氧化碳等无毒害化学物质。这种催化剂和双氧水产生的超氧自由基对废水中甲醛的氧化率达到90%以上，对废水中其他有机物的氧化率不到1%，因而有针对性得去除甲醛，不造成药剂浪费，同时不产生固废和废气，没有二次污染。
